accesorios
KITS DE DISTRIBUCIÓN

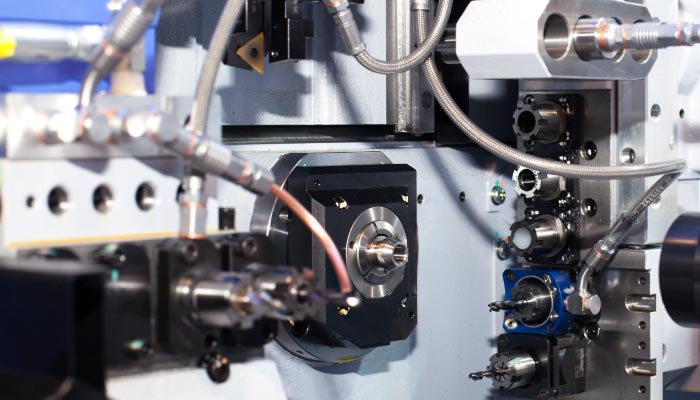

La preparación de la máquina-herramienta es más rápida, flexible, segura y libre de interferencias con los sistemas de distribución de refrigerante SCS.

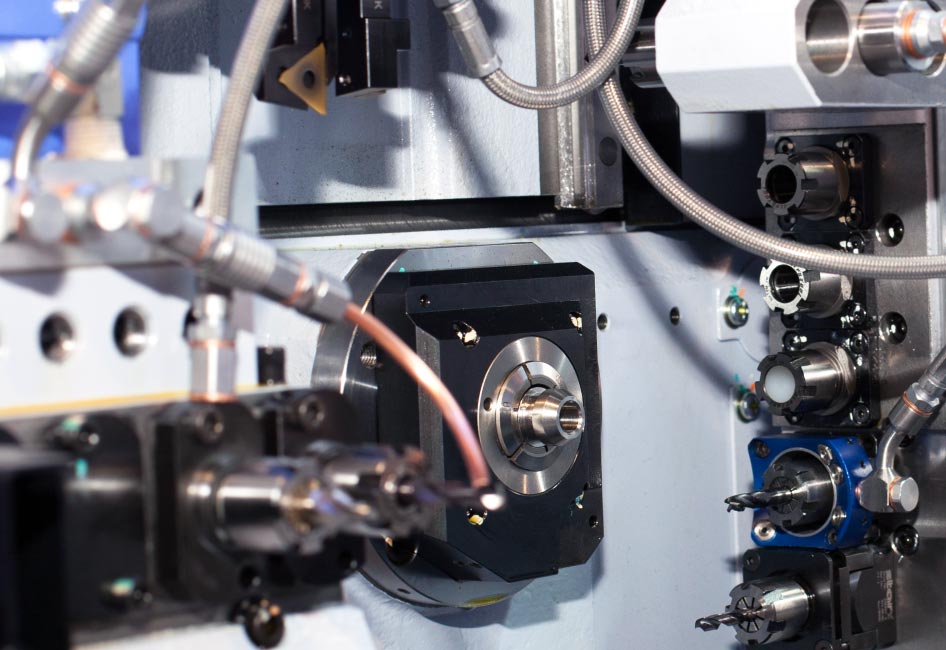

Estos garantizan la correcta orientación del refrigerante en el punto de corte de la herramienta y con el caudal deseado, lo que aporta numerosas ventajas tanto para la productividad y la calidad de los productos como para la comodidad de los operarios:
- Preparaciones rápidas y precisas del mecanizado.
- Prevención de lesiones gracias al cambio de herramientas con alta seguridad, mediante el bloqueo del portaherramientas motorizado y la posibilidad de que el operario realice el proceso con una sola mano. De este modo, dispone de una mano libre para sujetarse y tener una mayor estabilidad.
- Distribución óptima del refrigerante en los portaherramientas, evitando posibles errores humanos.
- Adaptación a diferentes tipos de rosca.
- Protección frente al impacto de la viruta caliente y a presiones de hasta 220 Bar.
Enchufes rápidos ultra-compactos
Sistema de enchufe rápido de dimensiones compactas y rosca de M8x1 en el extremo. Fabricado en acero ZnNi.
Enchufe rápido micro con rosca M8x1 macho en un extremo. Diámetro exterior: 13,5 mm; diámetro interior: 3,8 mm; longitud: 17 mm.
Enchufe rápido nano con rosca M6x1 macho en un extremo. Diámetro exterior: 10,2 mm; diámetro interior: 3 mm; longitud: 13 mm.
Bloques de distribución
Nuestros bloques de distribución estándar ofrecen un diseño compacto que minimiza el espacio requerido. Cuentan con entradas G 1/4" y salidas M8x1. Están hechos con acero ZnNi.
Bloque de 15x15x85 mm con vía de paso por uno de los extremos en M8x1 y, en una de las caras, cuatro vías en M8x1. 3 orificios de sujeción para tornillos M5, para mayor flexibilidad en la instalación. Posición de montaje reversible.
Conectores y adaptadores
Los conectores están diseñados para adaptar los tubos de conexión y los enchufes rápidos. Están producidos con acero ZnNi.
M8x1 hembra a BSP 1/8″ macho.
M8x1 hembra a M10x1 macho.
M8x1 hembra a M8x1 macho.
M8x1 hembra a M8x1 hembra.
Tuerca M8x1 hembra para anillo de cierre con diámetro de 4 mm E11.
M8x1 hembra a M5x0.8 macho.
M8x1 hembra a M6x1 macho.
M8x1 macho a anillo de cierre con diámetro 4 E11.
Anillo de cierre con diámetro de 4 mm.
Separador: Altura de 10 mm M8x1 macho-hembra M8x1.
Separador: Altura de 15 mm M8x1 macho-hembra M8x1.
Separador: Altura de 15 mm M8x1 macho-hembra M8x1.
Separador: Altura de 20 mm M8x1 macho-hembra M8x1.
Banjo corto M8x1 hembra. No incluye el tornillo de paso con referencia CA-04-03.
Banjo largo recto M8x1 hembra. No incluye el tornillo de paso con referencia CA-04-03.
Banjo largo curvado M8x1 hembra. No incluye el tornillo de paso con referencia CA-04-03.
Tornillo de paso para banjo M8x1 macho.
Clavijas de cierre y conexión
Nuestras clavijas de cierre y conexión de acero ZnNi se pueden insertar en los acoplamientos mediante un enchufe rápido.
Clavija de sellado enchufe rápido a tapa ciega
Clavija de conexión enchufe rápido M8x1 hembra
Clavija de conexión enchufe rápido con posición antigiro a M8x1 hembra
Clavija de conexión enchufe rápido con posición antigiro a M8x1 macho
Tapón de sellado M8x1 macho
Juntas de estanqueidad
Las justas de estanqueidad en cobre garantizan el aislamiento de los distintos elementos de conexión conforme a los diferentes diámetros requeridos.
Junta de estanqueidad en cobre para M5 (10 unidades)
Junta de estanqueidad en cobre para M6 (10 unidades)
Junta de estanqueidad en cobre para M8 (10 unidades)
Junta de estanqueidad en cobre para M10 (10 unidades)
Junta de estanqueidad en cobre para BSP 1/8″ (10 unidades)
Boquillas de bola y de tubo
Las boquillas de bola y las boquillas de tubo en acero inoxidable 18-8 permiten la distribución de refrigerantes. Disponemos de modelos con diferentes diámetros interiores, con o sin tubo de salida.
Racor M8x1 con salida tipo bola orientable. Diámetro interior del agujero de salida del refrigerante: 1 mm
Racor M8x1 con salida tipo bola orientable. Diámetro interior del agujero de salida del refrigerante: 1,5 mm
Racor M8x1 con salida tipo bola orientable. Diámetro interior del agujero de salida del refrigerante: 2 mm
Racor M8x1 con salida con boquilla tipo tubo montado sobre bola orientable. Diámetro interior de la boquilla de salida del refrigerante: 1 mm
Racor M8x1 con salida con boquilla tipo tubo montado sobre bola orientable. Diámetro interior de la boquilla de salida del refrigerante: 1,5 mm
Racor M8x1 con salida con boquilla tipo tubo montado sobre bola orientable. Diámetro interior de la boquilla de salida del refrigerante: 2 mm
Racor M8x1 con salida con boquilla tipo tubo angulado de 45º y montado sobre bola orientable. Diámetro interior de la boquilla de salida del refrigerante: 1 mm
Racor M8x1 con salida con boquilla tipo tubo angulado de 45º y montado sobre bola orientable. Diámetro interior de la boquilla de salida del refrigerante: 1,5 mm
Racor M8x1 con salida con boquilla tipo tubo angulado de 45º y montado sobre bola orientable. Diámetro interior de la boquilla de salida del refrigerante: 2 mm
Tapas de protección de portaherramientas de tipo ER
Cuando los portaherramientas motorizados o fijos están montados en máquina y no se utilizan, las tapas de protección de poliamida blanca evitan la entrada de refrigerante y de viruta mediante un sistema de amarre por pinza de tipo ER.
Tapa de protección para portapinzas ER-11
Tapa de protección para portapinzas ER-16
Tapa de protección para portapinzas ER-20
Tapa de protección para portapinzas ER-25
Tapa de protección para portapinzas ER-32
Sistemas de bloqueo para el cambio de herramientas en los portaherramientas motorizados en tornos CNC
Los sistemas de bloqueo de acero ZnNi mejoran drásticamente la seguridad de los operarios de máquina-herramienta y evitan posibles lesiones durante el cambio o el ajuste de herramientas insertadas en portaherramientas rotativos con sistemas de sujeción por pinza.
Sistema de bloqueo para montar en un portaherramientas rotativo radial con referencia 331-50-00 y con pinza ER-16 de torno STAR. No incluye la llave de bloqueo para ER-16 con referencia BS-03-00.
Sistema de bloqueo para montar en un portaherramientas rotativo radial con referencia 7.072.950 y con pinza ER-20 de torno STAR. No incluye la llave de bloqueo para ER-20 con referencia BS-03-01.
Sistema de bloqueo para montar en un portaherramientas rotativo radial con referencias 571-55-00 o 7.073.789 y con pinza ER-16 de torno STAR. No incluye llave de bloqueo para ER-16 con referencia BS-03-00.
Sistema de bloqueo para montar en un portaherramientas rotativo en bloque posterior con referencia 0R1-61 y con pinza ER-16 de torno STAR. No incluye llave de bloqueo para ER-16 con referencia BS-03-00.
Llave de bloqueo para pinza ER-16
Llave de bloqueo para pinza ER-20.
Anillos de distribución de refrigeración para portaherramientas fijos y motorizados de cabezal móvil
Los anillos de distribución de refrigeración permiten distribuir y orientar las salidas de refrigerante, de una manera sencilla y eficiente, hacia la punta de corte de las herramientas montadas en portaherramientas motorizados.
Hechos de acero ZnNi, estos anillos de distribución se pueden montar sobre la base de los sistemas de bloqueo con referencia BS-01-XX o de manera independiente.
Anillo de distribución de refrigerante con entrada M8x1 y tres salidas orientables tipo bola con agujero de diámetro de 1 mm para montar en tornos STAR:
- Portaherramientas rotativo radial con referencia 331-50-00 y con pinza ER-16.
- Portaherramientas rotativo radial con referencia 571-55-00 o 7.073.789 y con pinza ER-16. Su montaje requiere el sistema de bloqueo BS-01-02.
Anillo de distribución de refrigerante con entrada M8x1 y tres salidas orientables tipo bola con agujero de diámetro de 1 mm para montar en tornos STAR: Portaherramientas rotativo radial con referencia 7.072.950 y con pinza ER-20.
Anillo de distribución de refrigerante con entrada M8x1 y tres salidas orientables tipo bola con agujero de diámetro de 1 mm para montar en tornos STAR: |
Conjuntos de iniciación
Nuestros kits de iniciación tienen como objetivo que las empresas y los operarios se familiaricen con el sistema de distribución de refrigerante SCS. Estos conjuntos básicos incluyen las referencias necesarias para las aplicaciones más comunes.
Kit Taladrado/Mandrinado Basic: Para portapinzas o herramientas de mango cilíndrico
Acoplamiento tipo enchufe rápido:
Una unidad QC-01-00: enchufe rápido micro con rosca M8x1 macho en un extremo.
Tubos de distribución:
Una unidad DT-01-01: rosca M8x1 macho, tubo flexible de 8 pulgadas (203 mm) y rosca M8x1 macho.
Una unidad DT-01-02: rosca M8x1 macho, tubo flexible 12 pulgadas (305 mm) y rosca M8x1 macho.
Bloque de distribución estándar:
Una unidad DB-01-00: bloque de 15x15x85 mm con vía de paso por uno de los extremos en M8x1 y cuatro vías en una de las caras en M8x1. Sujeción por tres taladros para tornillo de M5. Posición de montaje reversible.
Conectores y adaptadores:
Una unidad CA-01-00: M8x1 hembra a BSP 1/8″ macho.
Una unidad CA-01-01: M8x1 hembra a M10x1 macho.
Una unidad CA-04-00: banjo corto M8x1 hembra.
Una unidad CA-04-03 Tornillo de paso para banjo M8x1 macho.
Clavijas de cierre y conexión:
Una unidad CC-01-00: clavija de sellado de enchufe rápido a tapa ciega.
Una unidad CC-01-01: clavija de conexión de enchufe rápido M8x1 hembra.
Tres unidades CC-01-04: tapón de sellado M8x1 macho.
Juntas de estanqueidad:
Dos unidades SG-01-02: junta de estanqueidad en cobre para M8 (diez unidades).
Una unidad SG-01-03: junta de estanqueidad en cobre para M10 (diez unidades).
Una unidad SG-01-04: junta de estanqueidad en cobre para BSP 1/8″ (diez unidades).
Llaves para EL APRIETE de racorería:
Una unidad FK-01-00: llave para el apretado sobre hexágono universal del sistema (11 mm entre planos).
Kit Torneado/Ranurado/Tronzado Basic: Para herramientas de mango cuadrado
Acoplamiento tipo enchufe rápido:
Una unidad QC-01-00: enchufe rápido micro con rosca M8x1 macho en un extremo.
Tubos de distribución:
Una unidad DT-01-01: rosca M8x1 macho, tubo flexible de 8 pulgadas (203 mm) y rosca M8x1 macho.
Una unidad DT-01-02: rosca M8x1 macho, tubo flexible de 12 pulgadas (305 mm) y rosca M8x1 macho.
Bloque de distribución estándar:
Una unidad DB-01-00: bloque de 15x15x85 mm con vía de paso por uno de los extremos en M8x1 y cuatro vías en una de las caras en M8x1. Sujeción por tres taladros para tornillo de M5. Posición de montaje reversible.
Conectores y adaptadores:
Una unidad CA-01-06: M8x1 hembra a M6x1 macho
Una unidad CA-03-00: Separador: Altura de 10 mm M8x1 macho-M8x1 hembra.
Una unidad CA-03-01: Separador: Altura de: 15 mm M8x1 Macho-M8x1 hembra.
Una unidad CA-03-02: Separador: Altura de: 20 mm M8x1 macho-M8x1 hembra.
Una unidad CA-04-00: banjo corto M8x1 hembra.
Una unidad CA-04-03: tornillo de paso para banjo M8x1 macho.
Clavijas de cierre y conexión:
Una unidad CC-01-00: clavija de sellado de enchufe rápido a tapa ciega.
Una unidad CC-01-01: clavija de conexión de enchufe rápido M8x1 hembra.
Tres unidades CC-01-04: tapón de sellado M8x1 macho.
Juntas de estanqueidad:
Una unidad SG-01-01: junta de estanqueidad en cobre para M6 (diez unidades).
Dos unidades SG-01-02: junta de estanqueidad en cobre para M8 (diez unidades).
Llaves para el apretado de la racorería:
Una unidad FK-01-00: llave para el apretado sobre el hexágono universal del sistema (11 mm entre planos).
Llaves para el apretado de racocería
Las llaves fijas especiales permiten el apretado de racocería para el montaje del sistema.
Llave para el apretado sobre hexágono universal del sistema.
TUBOS DE CONEXIÓN PARA HERRAMIENTAS

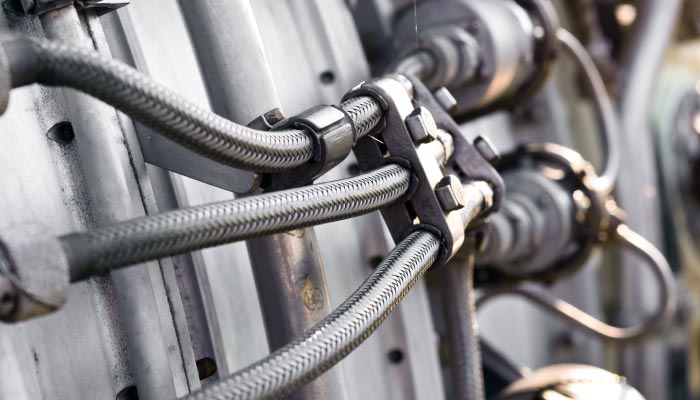

Tubos de distribución con malla de acero inoxidable
Set de tubos de distribución con malla de acero inoxidable y rosca macho M8X1 en cada extremo. Tienen un radio mínimo de curvatura de 35 mm y alcanzan una presión máxima de 220 Bar (3.190 PSI).
Rosca M8x1 macho, tubo flexible de 4 pulgadas (102 mm) y rosca M8x1 macho.
Rosca M8x1 macho, tubo flexible de 8 pulgadas (203 mm) y rosca M8x1 macho.
Rosca M8x1 macho, tubo flexible de 12 pulgadas (305 mm) y rosca M8x1 macho.
Rosca M8x1 macho, tubo flexible de 16 pulgadas (406 mm) y rosca M8x1 macho.
Tubos de distribución en cobre
Set de tubos de distribución en cobre con un diámetro exterior de 4 mm y un diámetro interior de 2 mm. Cuentan con una rosca M8X1 en cada extremo y un sistema de acoplamiento al tubo con anillo de cierre de 4 mm de diámetro. Estos accesorios alcanzan una presión máxima de 220 Bar (3.190 PSI).
Rosca M8x1 con anillo de cierre de 4 mm de diámetro, tubo de cobre de 4 pulgadas (102 mm) y rosca M8x1 con anillo cierre de 4 mm de diámetro.
Rosca M8x1 con anillo de cierre de 4 mm de diámetro, tubo de cobre de 8 pulgadas (204 mm) y rosca M8x1 con anillo de cierre de 4 mm de diámetro.
Rosca M8x1 con anillo de cierre de 4 mm de diámetro, tubo de cobre de 12 pulgadas (306 mm) y rosca M8x1 con anillo cierre de 4 mm de diámetro.
Rosca M8x1 con anillo de cierre de 4 mm de diámetro, tubo de cobre de 16 pulgadas (406 mm) y rosca M8x1 con anillo de cierre de 4 mm de diámetro.
